產品型號	18650 1200mah 3.7V
充電電壓	4.2V
標稱容量	1200mah
典型容量	1200mah@0.2C放電
充電電流	0.2-1C
標準充電方法	0.2C CC（恒流）充電至4.2V，再 CV（恒壓4.2V）充電直至充電電流≤0.02C
充電時間	標準充電：6.0小時，快速充電：2.0小時（參考值）
最大放電電流	1.0C
最大充電電流	1.0C
放電截止電壓	2.5V
工作溫度	充電：0°C~45°C ,放電：-10°C~60°C
儲存溫度范圍	一個月內-20°C~+60°C ；三個月內-20°C~+40°C ；一年內 0°C~+25°C ；
電池重量	約：52g
電池尺寸	D：18.5mm H：65.5mm

Item 項目	Syol 符號	Content 內容	Criterion 標準
Over charge Protection 過充保護	VDET1	Over charge detection voltage 過充保護電壓	4.3±0.05V
	tVDET1	Over charge detection delay time 過充保護延遲時間	0.2s（mAX)
	vREL1	Over charge release voltage 過充恢復電壓	4.1±0.1V
Over discharge protection 過放保護	VDET2	Over discharge detection voltage 過放保護電壓	2.4±0.1V
	tVDET2	Over discharge detection delay time 過放保護延遲時間	100ms(mAX)
	vREL1	Over discharge release voltage 過放恢復電壓	充電至 3.0V 以上解除
Over current protection 過流保護	VDET3	Over current detection voltage 過流檢測電壓	150mV±30mV
	IDP	過電流保護電流（電池電壓=3.9V） MOSFET 溫度 20℃至 45℃	MIN：3.0A MAX：7.0A
	tVDET3	Detection delay time 延遲時間	20ms（MAX）
		Release condition 恢復條件	斷開負載
Short protection 短路保護		Detection condition 檢測條件	外部電路短路
	TSHORT	Detection delay time 短路延時	60μs（MAX）
		Release condition 恢復條件	斷開短路電路
Interior resistance 內阻	RDS	主回路通態電阻（電池電壓=3.9V）	B-至 P-RDS≤40mΩ
工作消耗	IDD	Current consume in normal operation 工作消耗電流	MIN：0.3μA MAX：10.0μA
0V Prohibition /allowance 0V 充電禁止/容許		Prohibition

主要元件清單
元件編號	元件名稱	元件規格	封裝形式	數量
U1	IC	DW01A	SOT-23-6	1
U2,U3	MOSFET	8205A	TSSOP-8	2
R1	電阻	SMD 100Ω±5%	0603	1
R2	電阻	SMD1KΩ±5%	0603	1
C1	電容	SMD 0.1μF±20%	0603	1
R3	NTC	0603 10K±5% B=3435±3%		1
PCB	印制電路板	16mm*5.5mm		1

型號	電壓（V)	容量	直徑	高度	備注
10180鋰離子電池	3.7	80mah圓柱形鋰離子電池	10.15	18.1
10220鋰離子電池	3.7	110mah圓柱形鋰離子電池	10.15	21.8
10280鋰離子電池	3.7	150mah圓柱形鋰離子電池	10.15	28.1
10380鋰離子電池	3.7	280mah圓柱形鋰離子電池	10.15	38
10440鋰離子電池	3.7	320mah圓柱形鋰離子電池	10.15	44.7
10840鋰離子電池	3.7	650mah圓柱形鋰離子電池	10.15	84.7
10870鋰離子電池	3.7	750mah圓柱形鋰離子電池	10.15	87.7
14250鋰離子電池	3.7	280mah圓柱形鋰離子電池	14.15	26
14280鋰離子電池	3.7	300mah圓柱形鋰離子電池	14.15	27.9
14430鋰離子電池	3.7	600mah圓柱形鋰離子電池	14.15	43.1
14430鋰離子電池	3.7	650mah圓柱形鋰離子電池	14.15	43.1
14500鋰離子電池	3.7	600mah圓柱形鋰離子電池	14.15	50.6
14500鋰離子電池	3.7	800mah圓柱形鋰離子電池	14.15	50.6
14650鋰離子電池	3.7	1100mah圓柱形鋰離子電池	14.15	64.9
15270鋰離子電池	3.7	400mah圓柱形鋰離子電池	15.15	27
16280鋰離子電池	3.7	600mah圓柱形鋰離子電池	16.35	28.1
16340鋰離子電池	3.7	500mah圓柱形鋰離子電池	16.35	34.35
16340鋰離子電池	3.7	600mah圓柱形鋰離子電池	16.35	34.35
16340鋰離子電池	3.7	700mah圓柱形鋰離子電池	16.35	34.35
16500鋰離子電池	3.7	1100mah圓柱形鋰離子電池	16.35	49.1
16500鋰離子電池	3.7	1200mah圓柱形鋰離子電池	16.35	49.1
16650鋰離子電池	3.7	1600mah圓柱形鋰離子電池	16.45	64.5
18350鋰離子電池	3.7	800mah圓柱形鋰離子電池	18.15	35.1
18350鋰離子電池	3.7	900mah圓柱形鋰離子電池	18.15	35.1
18490鋰離子電池	3.7	1400mah圓柱形鋰離子電池	18.15	49.1
18500鋰離子電池	3.7	1600mah圓柱形鋰離子電池	18.15	49.4
18650鋰離子電池	3.7	2000mah圓柱形鋰離子電池	18.5	65.3
18650鋰離子電池	3.7	2200mah圓柱形鋰離子電池	18.5	65.3
18650鋰離子電池	3.7	2400mah圓柱形鋰離子電池	18.5	65.3
18650鋰離子電池	3.7	2500mah圓柱形鋰離子電池	18.5	65.3
18650鋰離子電池	3.7	2600mah圓柱形鋰離子電池	18.5	65.3
18650鋰離子電池	3.7	3000mah圓柱形鋰離子電池	18.5	65.3
18650鋰離子電池	3.6	3200mah圓柱形鋰離子電池	18.5	65.3
18650鋰離子電池	3.6	3350mah圓柱形鋰離子電池	18.5	65.3
18650鋰離子電池	3.6	3500mah圓柱形鋰離子電池	18.5	65.3

編號	項目	規 格	備注
1	Cell minimum capacity 電芯最小容量	1200mAh	0.2C discharge 放電
2	Initial impedance 初始內阻	≤80mΩ	1kHz AC Impedance 交流阻抗AC 1kHz
3	Nominal voltage 標稱電壓	3.7V
4	d	18.5mm Max	Diameter 直徑
4	h	65.5mm Max	High 高度

	尺寸單位: mm	標稱容量等級			備注
		≤300	300 - 1000	≥1000
輸入厚度					僅供參考
輸入寬度
輸入長度

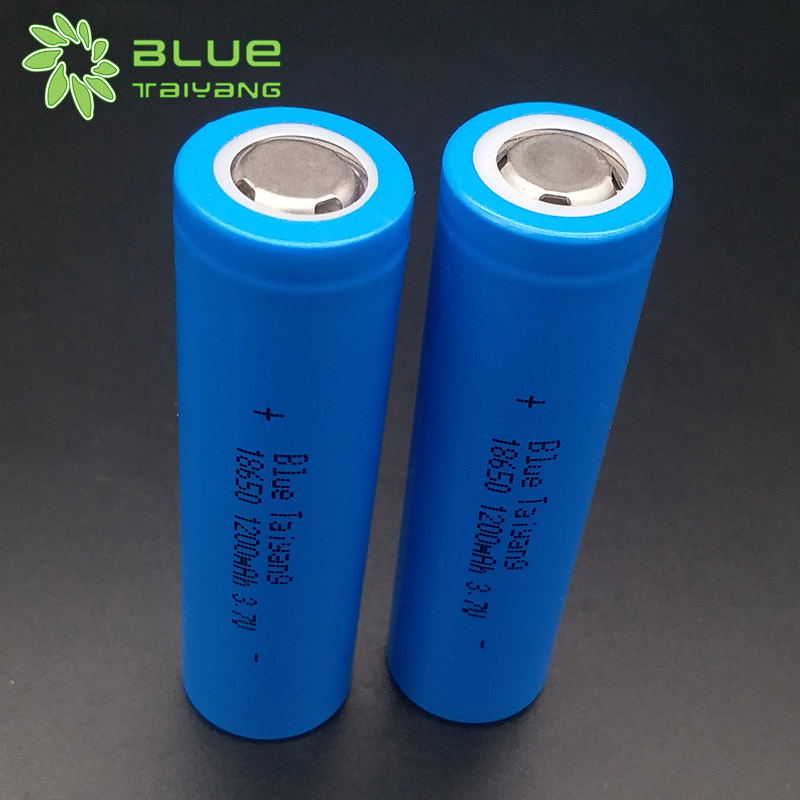

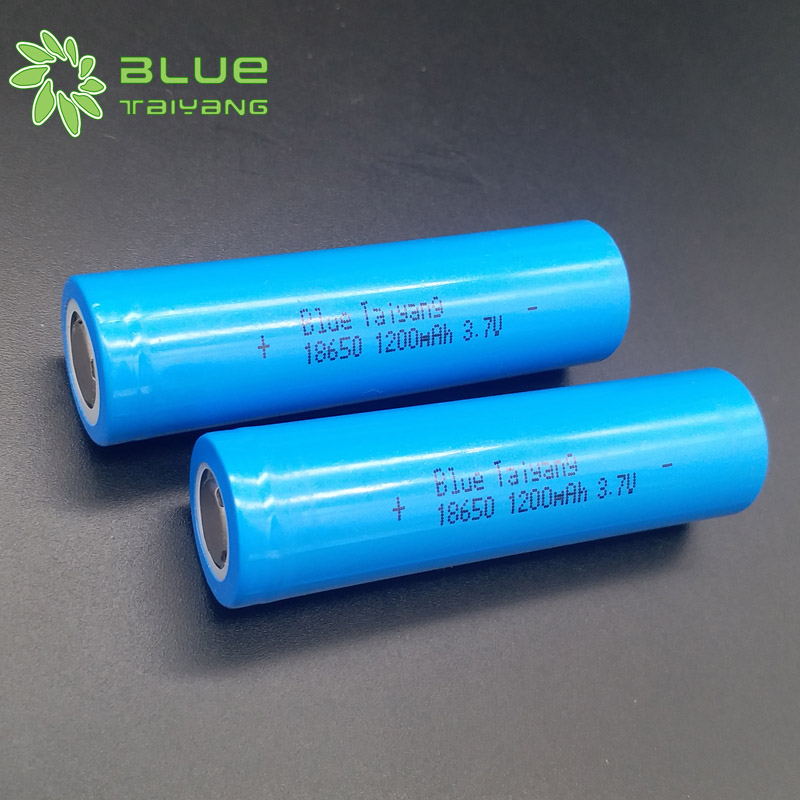

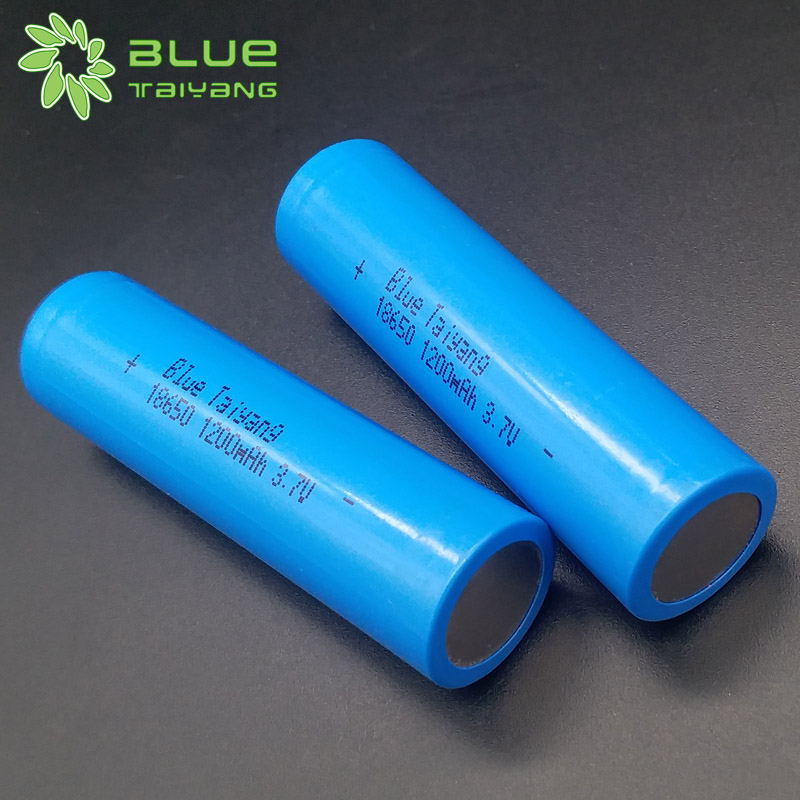

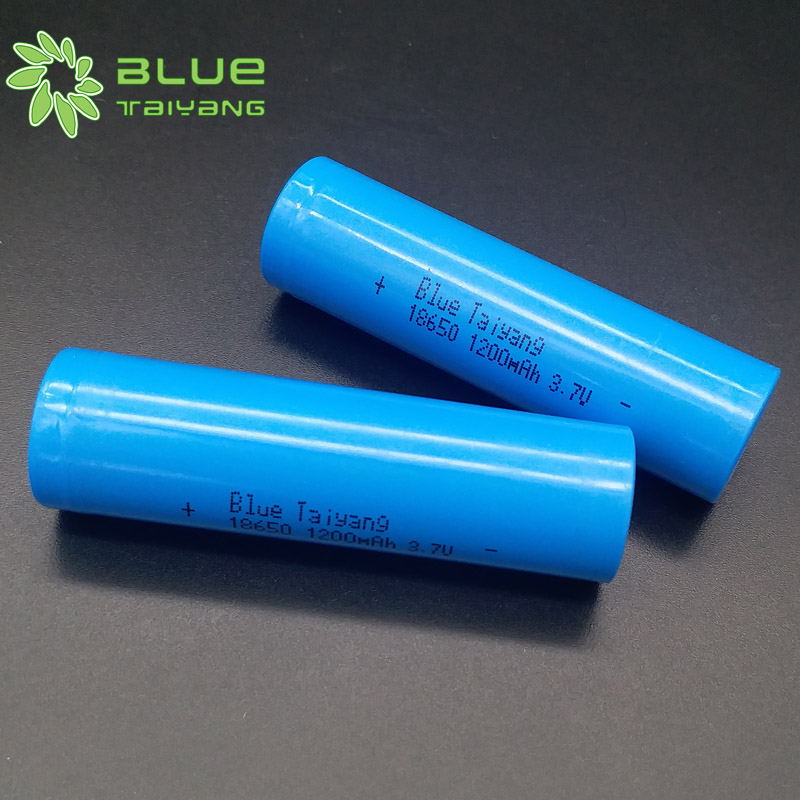

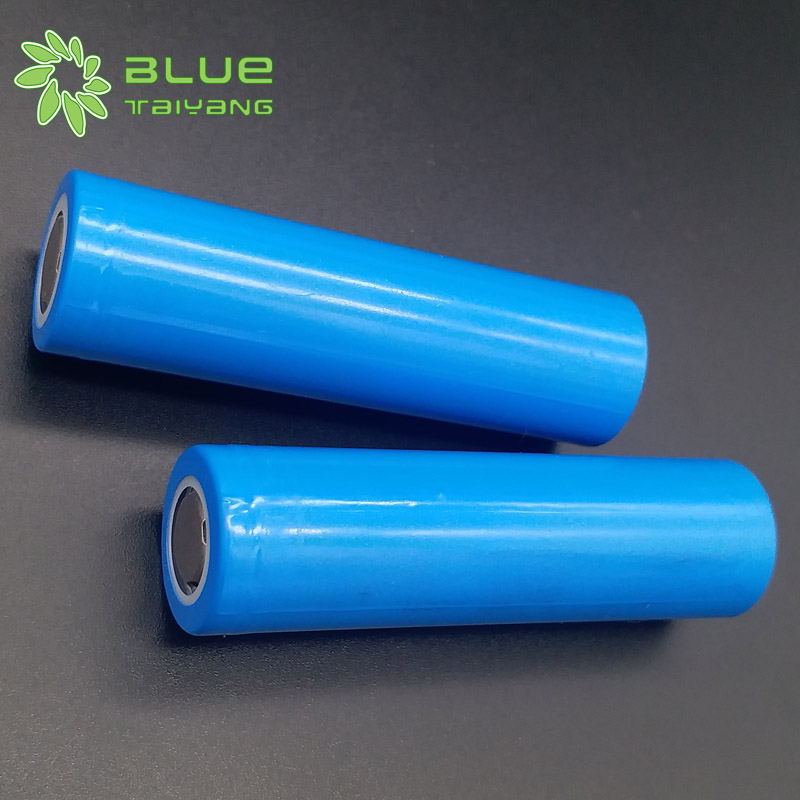

高質量鋰離子電池供應廠家 18650 1200mah 3.7V 圓柱形鋰電池
