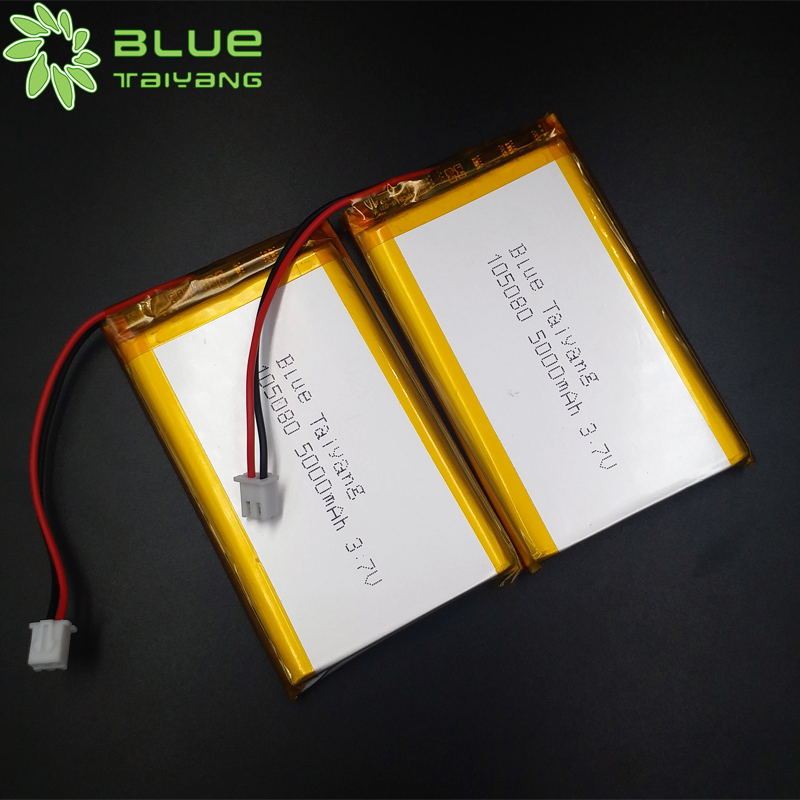

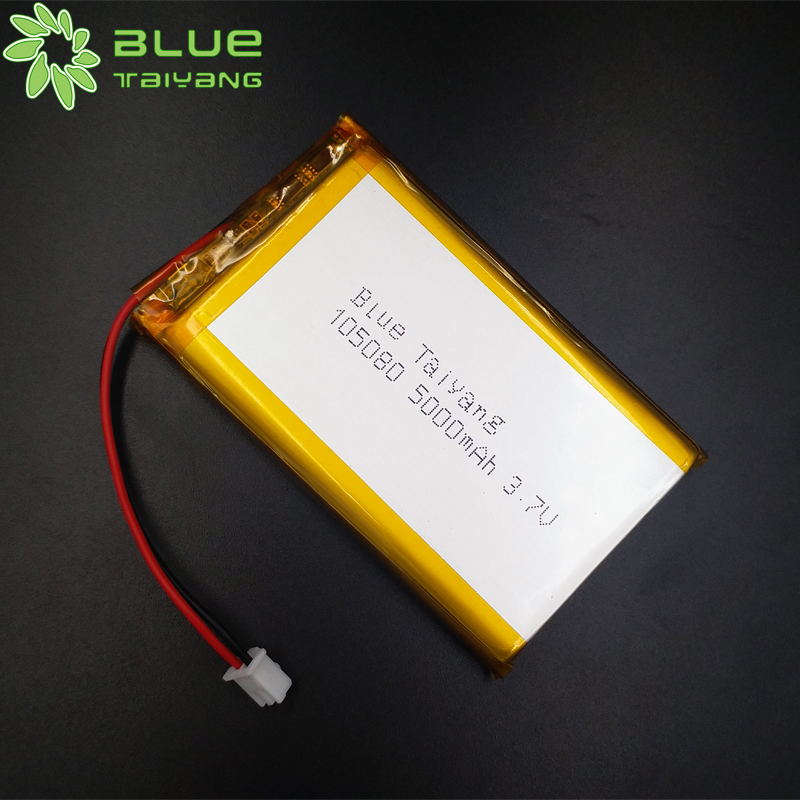

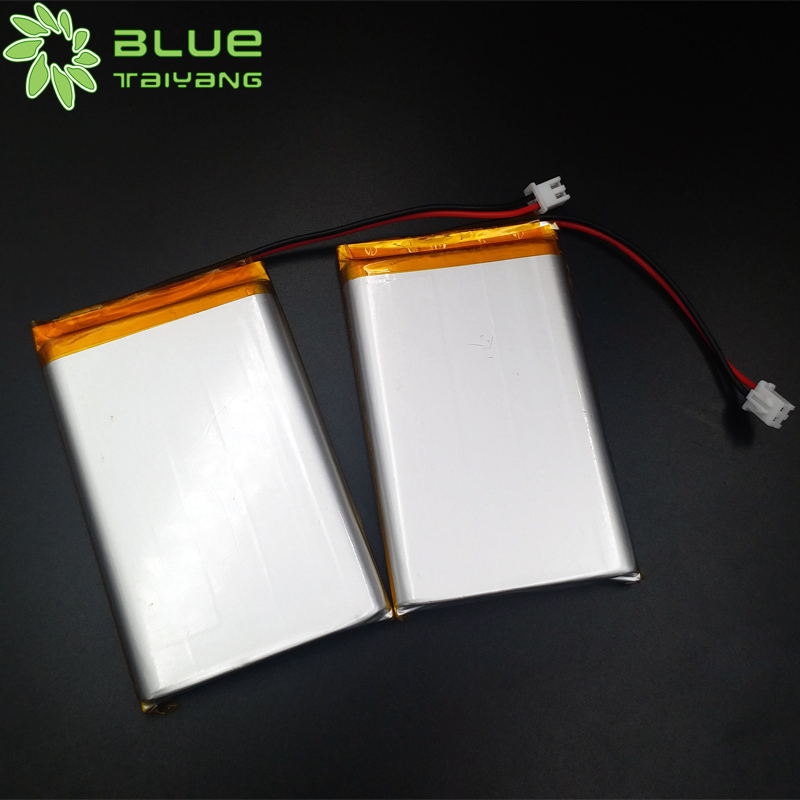

105080 3.7v 5000mAh 小型設備 智能音響 鋰聚合物電池
- 產品型號：105080 5000mah 3.7V
- 可否充電：可充
- 標稱電壓：3.7V/3.8V/3.85V
- 標稱容量：5000mah
- 放電溫度：普通
- 循環壽命：>300次
- 放電倍率：其它
- 電池應用：智能家居
- 電池結構：方形軟包電池
- 電芯類型：聚合物鋰電芯
- 產品規格
- 產品詳情
- 產品圖片
| 產品型號 | 105080 5000mah 3.7V |
| 充電電壓 | 4.2V |
| 標稱容量 | 5000mah |
| 典型容量 | 5000mah@0.2C放電 |
| 充電電流 | 2.5A |
| 標準充電方法 | 0.2C CC（恒流）充電至4.2V，再 CV（恒壓4.2V）充電直至充電電流≤0.02C |
| 充電時間 | 標準充電：6.0小時，快速充電：2.0小時（參考值） |
| 最大放電電流 | 3A |
| 最大充電電流 | 3A |
| 放電截止電壓 | 2.5V |
| 工作溫度 | 充電：0°C~45°C ,放電：-20°C~60°C |
| 儲存溫度范圍 | 一個月內-20°C~+60°C ；三個月內-20°C~+40°C ；一年內 0°C~+25°C ； |
| 電池重量 | 約：100g |

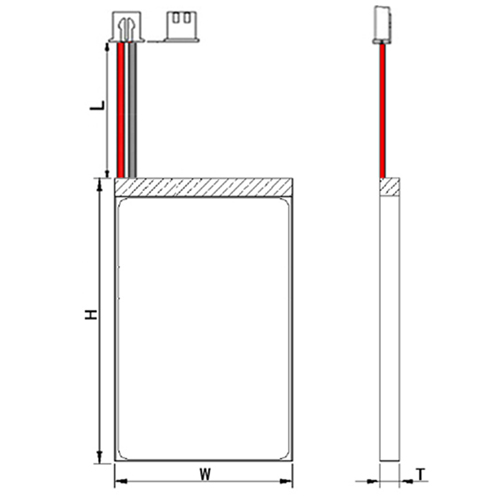

| 電池外形尺寸 | T：10.0mm W：50.0mm H：80.5mm （含保護板與導線） L：60.0mm |
| 連接器型號 | 有（可定制） |
| 導線型號 | 有（可定制） |
| Item 項目 |
Syol 符號 |
Content 內容 |
Criterion 標準 |
|
Over charge Protection 過充保護 |
VDET1 |
Over charge detection voltage 過充保護電壓 |
4.3±0.05V |
|
tVDET1
|
Over charge detection delay time 過充保護延遲時間 |
0.2s（mAX) |
|
|
vREL1
|
Over charge release voltage 過充恢復電壓 |
4.1±0.1V |
|
|
Over discharge protection 過放保護 |
VDET2 |
Over discharge detection voltage 過放保護電壓 |
2.4±0.1V |
|
tVDET2 |
Over discharge detection delay time 過放保護延遲時間 |
100ms(mAX) |
|
|
vREL1
|
Over discharge release voltage 過放恢復電壓 |
充電至 3.0V 以上解除 |
|
Over current protection過流保護
|
VDET3 |
Over current detection voltage 過流檢測電壓 |
150mV±30mV |
|
IDP
|
過電流保護電流（電池電壓=3.9V）
MOSFET 溫度 20℃至 45℃
|
MIN：4.5A
MAX：9.0A
|
|
|
tVDET3
|
Detection delay time 延遲時間 |
20ms（MAX） |
|
|
Release condition 恢復條件 |
斷開負載 |
||
|
Short protection 短路保護 |
Detection condition 檢測條件 |
外部電路短路 |
|
|
TSHORT
|
Detection delay time 短路延時 |
60μs（MAX） |
|
|
Release condition 恢復條件 |
斷開短路電路 |
||
|
Interior resistance 內阻 |
RDS |
主回路通態電阻 （電池電壓=3.9V） |
B-至 P-RDS≤40mΩ
|
|
工作消耗 |
IDD |
Current consume in normal operation 工作消耗電流 |
MIN：0.3μA MAX：10.0μA
|
|
0V Prohibition /allowance 0V 充電禁止/容許 |
Prohibition |
| 序號 | 元件編號 | 元件名稱 |
元件規格 |
封裝形式 |
數量 |
| 1 | U1 | IC |
DW01A
|
SOT-23-6 | 1 |
| 2 |
U2、U3
|
MOSFET | 8205A |
TSSOP-8
|
2 |
| 3 | R1 | 電阻 | SMD 100Ω ±5% | 0603 | 1 |
| 4 | R2 | 電阻 | SMD 2KΩ±5% | 0603 | 1 |
| 5 | C1 | 電容 | SMD 0.1μF±20% | 0603 | 1 |
| 6 | R3 | NTC熱敏電阻 | SMD 10K±5% B=34353% | 0603 | 1 |
| 7 | PCB | 印制電路板 | 40*4.5*0.6mm | / | 1 |
|
編號 |
項 目 |
規 格 |
備 注 |
|
|
1 |
Cell minimum capacity 電芯最小容量 |
5000mAh |
0.2C discharge 放電 |
|
|
2 |
Initial impedance 初始內阻 |
≤35mΩ |
1kHz AC Impedance 交流阻抗AC 1kHz |
|
|
3 |
Nominal voltage 標稱電壓 |
3.7V |
|
|
|
4 |

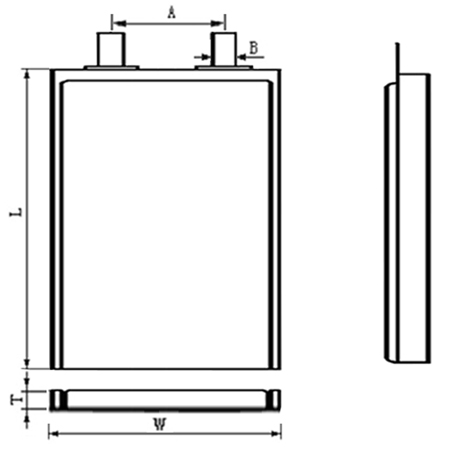

Dimensions 電芯尺寸 |
T |
10.0mm Max |
Thickness 厚度 |
|
W |
50.0mm Max |
Width 寬度 |
||
|
L |
80.0mm Max |
Cell length（not include Tab sealant） 電芯長度（不含極耳膠） |
||
|
A |
30.0±2.0mm |
Distance of tab center 極耳中心距 |
||
|
B |
4.0±0.2mm |
Tab width 極耳寬度 |
||
