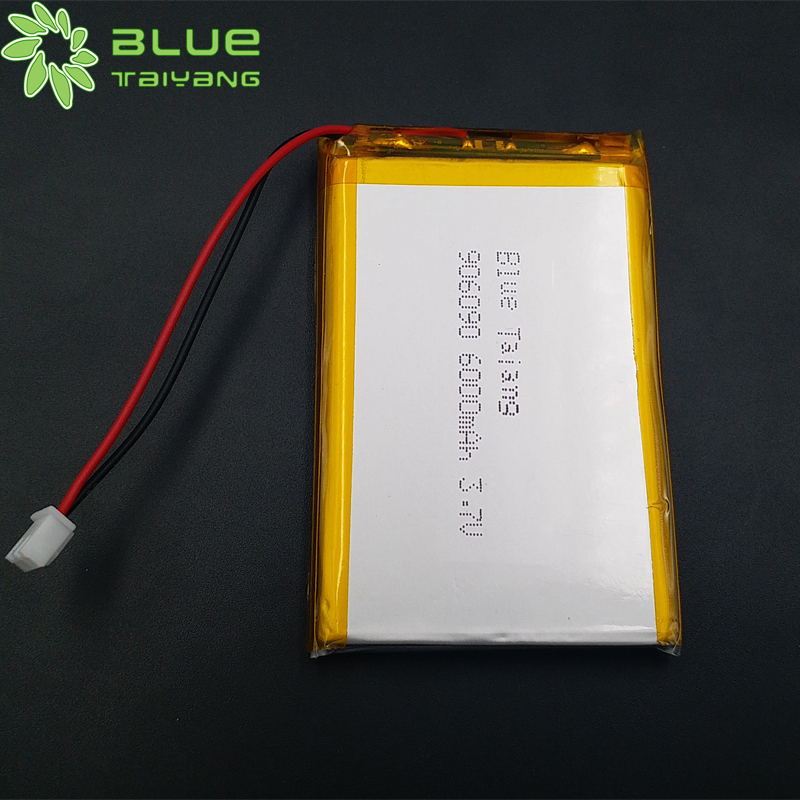

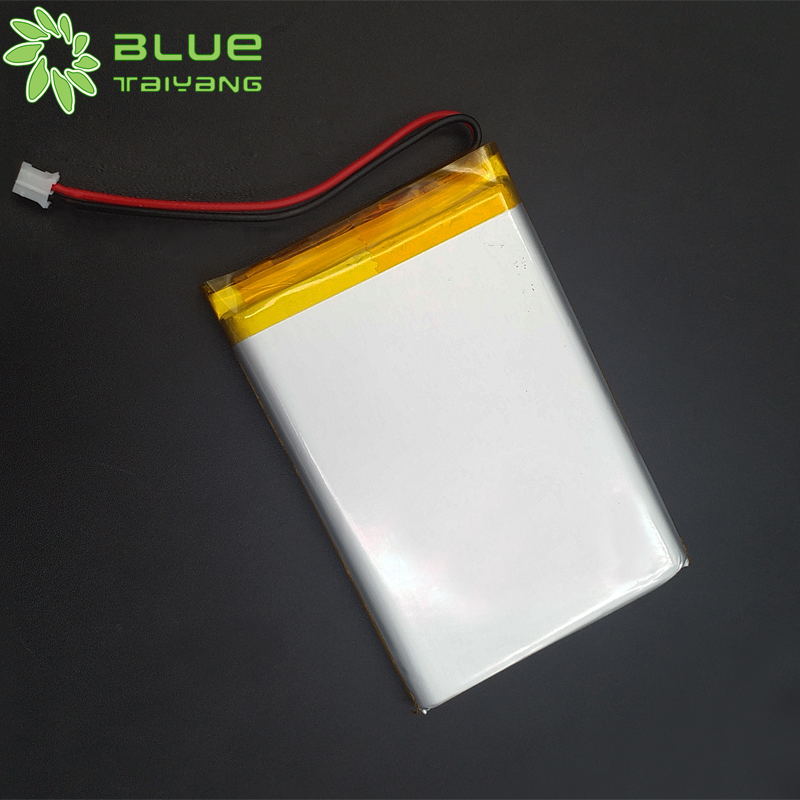

產品型號	906090 6000mah 3.7V
充電電壓	4.2V
標稱容量	6000mah
典型容量	6000mah@0.2C放電
充電電流	2.5A
標準充電方法	0.2C CC（恒流）充電至4.2V，再 CV（恒壓4.2V）充電直至充電電流≤0.02C
充電時間	標準充電：6.0小時，快速充電：2.0小時（參考值）
最大放電電流	3A
最大充電電流	3A
放電截止電壓	2.5V
工作溫度	充電：0°C~45°C ,放電：-20°C~60°C
儲存溫度范圍	一個月內-20°C~+60°C ；三個月內-20°C~+40°C ；一年內 0°C~+25°C ；
電池重量	約：60g

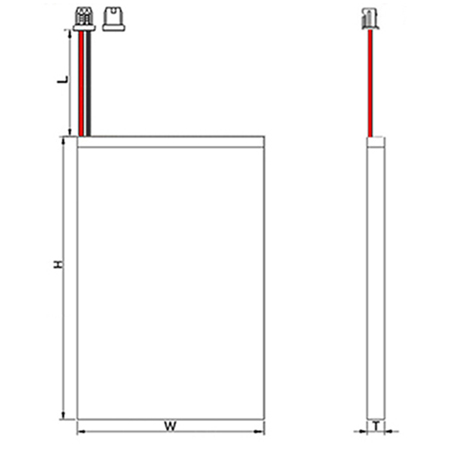

電池外形尺寸	T：9.0mm W：60.0mm H：90.5mm （含保護板與導線） L：85.0mm
連接器型號	2P-2.0（可定制）
導線型號	1007#26（可定制）

Item 項目	Syol 符號	Content 內容	Criterion 標準
Over charge Protection 過充保護	VDET1	Over charge detection voltage 過充保護電壓	4.3±0.05V
	tVDET1	Over charge detection delay time 過充保護延遲時間	0.2s（mAX)
	vREL1	Over charge release voltage 過充恢復電壓	4.1±0.1V
Over discharge protection 過放保護	VDET2	Over discharge detection voltage 過放保護電壓	2.4±0.1V
	tVDET2	Over discharge detection delay time 過放保護延遲時間	100ms(mAX)
	vREL1	Over discharge release voltage 過放恢復電壓	充電至 3.0V 以上解除
Over current protection 過流保護	VDET3	Over current detection voltage 過流檢測電壓	150mV±30mV
	IDP	過電流保護電流（電池電壓=3.9V） MOSFET 溫度 20℃至 45℃	MIN：4.5A MAX：9.0A
	tVDET3	Detection delay time 延遲時間	20ms（MAX）
		Release condition 恢復條件	斷開負載
Short protection 短路保護		Detection condition 檢測條件	外部電路短路
	TSHORT	Detection delay time 短路延時	60μs（MAX）
		Release condition 恢復條件	斷開短路電路
Interior resistance 內阻	RDS	主回路通態電阻（電池電壓=3.9V）	B-至 P-RDS≤40mΩ
工作消耗	IDD	Current consume in normal operation 工作消耗電流	MIN：0.3μA MAX：10.0μA
0V Prohibition /allowance 0V 充電禁止/容許		Prohibition

序號	元件編號	元件名稱	元件規格	封裝形式	數量
1	U1	IC	DW01A	SOT-23-6	1
2	U2、U3	MOSFET	8205A	TSSOP-8	2
3	R1	電阻	SMD 100Ω ±5%	0603	1
4	R2	電阻	SMD 2KΩ±5%	0603	1
5	C1	電容	SMD 0.1μF±20%	0603	1
6	R3	NTC熱敏電阻	SMD 10K±5% B=34353%	0603	1
7	PCB	印制電路板	404.50.6mm	/	1

型號	電壓	容量	長度	寬度	厚度	備注
676476聚合物鋰電池	3.7/3.8V	5100mah鋰聚合物電池	76	64	6.7
954475聚合物鋰電池	3.7/3.8V	5100mah鋰聚合物電池	75	44	9.5
956166聚合物鋰電池	3.7/3.8V	5100mah鋰聚合物電池	66	61	9.5
8041118聚合物鋰電池	3.7/3.8V	5100mah鋰聚合物電池	118	41	8
32100100聚合物鋰電池	3.7/3.8V	5100mah鋰聚合物電池	100	100	3.2
105459聚合物鋰電池	3.7/3.8V	5200mah鋰聚合物電池	59	54	10
528985聚合物鋰電池	3.7/3.8V	5200mah鋰聚合物電池	85	89	5.2
606382聚合物鋰電池	3.7/3.8V	5250mah鋰聚合物電池	82	63	6
499271聚合物鋰電池	3.7/3.8V	5300mah鋰聚合物電池	71	92	4.9
526793聚合物鋰電池	3.7/3.8V	5300mah鋰聚合物電池	93	67	5.2
966371聚合物鋰電池	3.7/3.8V	5300mah鋰聚合物電池	71	63	9.6
4580122聚合物鋰電池	3.7/3.8V	5300mah鋰聚合物電池	122	80	4.5
836678聚合物鋰電池	3.7/3.8V	5320mah鋰聚合物電池	78	66	8.3
895666聚合物鋰電池	3.7/3.8V	5400mah鋰聚合物電池	56	56	8.9
6458102聚合物鋰電池	3.7/3.8V	5400mah鋰聚合物電池	102	58	6.4
816965聚合物鋰電池	3.7/3.8V	5450mah鋰聚合物電池	65	69	8.1
954591聚合物鋰電池	3.7/3.8V	5450mah鋰聚合物電池	91	45	9.5
706077聚合物鋰電池	3.7/3.8V	5500mah鋰聚合物電池	77	60	7
706079聚合物鋰電池	3.7/3.8V	5500mah鋰聚合物電池	79	60	7
31101151聚合物鋰電池	3.7/3.8V	5500mah鋰聚合物電池	151	101	3.1
626681聚合物鋰電池	3.7/3.8V	5600mah鋰聚合物電池	81	66	6.2
708163聚合物鋰電池	3.7/3.8V	5600mah鋰聚合物電池	63	81	7
507592聚合物鋰電池	3.7/3.8V	5650mah鋰聚合物電池	92	75	5
625597聚合物鋰電池	3.7/3.8V	5650mah鋰聚合物電池	97	55	6.2
587293聚合物鋰電池	3.7/3.8V	5700mah鋰聚合物電池	93	72	5.8
106856聚合物鋰電池	3.7/3.8V	5800mah鋰聚合物電池	56	68	10
587795聚合物鋰電池	3.7/3.8V	5800mah鋰聚合物電池	95	77	5.8
677475聚合物鋰電池	3.7/3.8V	5900mah鋰聚合物電池	75	75	6.7
726776聚合物鋰電池	3.7/3.8V	5900mah鋰聚合物電池	76	67	7.2
955478聚合物鋰電池	3.7/3.8V	5900mah鋰聚合物電池	78	54	9.5
975473聚合物鋰電池	3.7/3.8V	5900mah鋰聚合物電池	73	54	9.7
725776聚合物鋰電池	3.7/3.8V	5920mah鋰聚合物電池	76	57	7.2
104696聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	96	46	10
105372聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	72	53	10
105878聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	78	58	10
106072聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	72	60	10
106084聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	84	60	10
134075聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	75	40	13
607093聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	93	70	6
636492聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	92	64	6.3
707285聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	85	72	7
905593聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	93	55	9
906090聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	90	60	9
2874118聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	118	74	2.8
3072178聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	178	72	3
3080176聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	176	80	3
3092140聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	140	92	3
4273125聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	125	73	4.2
5283114聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	114	83	5.2
5474105聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	105	74	5.4
5860127聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	127	60	5.8
6253110聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	110	53	6.2
6760121聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	121	60	6.7
8551100聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	100	51	8.5
30100140聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	140	100	3
30101122聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	122	101	3
30105114聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	114	105	3
30105115聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	115	105	3
30105125聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	125	105	3
31110131聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	131	110	3.1
32105113聚合物鋰電池	3.7/3.8V	6000mah鋰聚合物電池	113	105	3.2
687273聚合物鋰電池	3.7/3.8V	6020mah鋰聚合物電池	73	72	6.8
626488聚合物鋰電池	3.7/3.8V	6050mah鋰聚合物電池	88	64	6.2
865773聚合物鋰電池	3.7/3.8V	6100mah鋰聚合物電池	73	57	8.6
5655130聚合物鋰電池	3.7/3.8V	6100mah鋰聚合物電池	130	55	5.6
1260105聚合物鋰電池	3.7/3.8V	6200mah鋰聚合物電池	105	60	12
5060120聚合物鋰電池	3.7/3.8V	6200mah鋰聚合物電池	120	60	5
4868130聚合物鋰電池	3.7/3.8V	6290mah鋰聚合物電池	130	68	4.8
966871聚合物鋰電池	3.7/3.8V	6400mah鋰聚合物電池	71	68	9.6
5287104聚合物鋰電池	3.7/3.8V	6400mah鋰聚合物電池	104	87	5.2

編號	項目		規 格	備注
1	Cell minimum capacity 電芯最小容量		6000mAh	0.2C discharge 放電
2	Initial impedance 初始內阻		≤45mΩ	1kHz AC Impedance 交流阻抗AC 1kHz
3	Nominal voltage 標稱電壓		3.7V

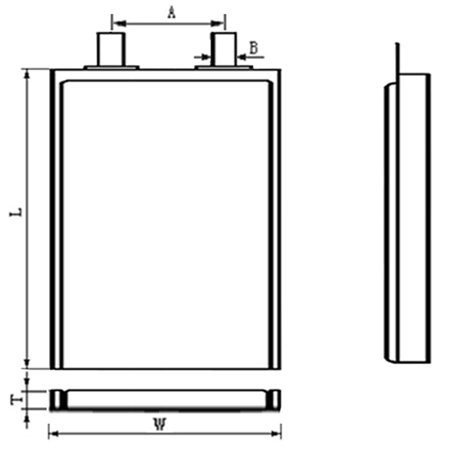

4	Dimensions 電芯尺寸	T	9.0mm Max	Thickness 厚度
		W	60.0mm Max	Width 寬度
		L	90.0mm Max	Cell length（not include Tab sealant）電芯長度（不含極耳膠）
		A	35.0±2.0mm	Distance of tab center 極耳中心距
		B	4.0±0.2mm	Tab width 極耳寬度

	尺寸單位: mm	標稱容量等級			備注
		≤300	300 - 1000	≥1000
輸入厚度					僅供參考
輸入寬度
輸入長度

LP906090 3.7v 6000mAh 22.2Wh 鋰聚合物電池 醫療美容器械測試儀大容量聚合物鋰電池
