首頁產品中心鋰離子單體電池圓柱形可充電鋰離子電池16650 1600mah 3.7V 可充電異形圓柱鋰離子電池

16650 1600mah 3.7V 可充電異形圓柱鋰離子電池

產品型號：16650 1600mah 3.7V
可否充電：可充
標稱電壓：3.7V/3.8V/3.85V
標稱容量：1600mah
放電溫度：普通
循環壽命：>300次
放電倍率：1C
電池應用：醫療設備
電池結構：異形電池
電芯類型：鋰離子電芯

應用領域

智能家居醫療器械儀器儀表醫療設備數碼產品儲能電源

在線咨詢

+86-755-21058846

產品規格
產品詳情
產品圖片

產品型號	16650 1600mah 3.7V
充電電壓	4.2V
標稱容量	1600mah
典型容量	1600mah@0.2C放電
充電電流	0.2-1C
標準充電方法	0.2C CC（恒流）充電至4.2V，再 CV（恒壓4.2V）充電直至充電電流≤0.02C
充電時間	標準充電：6.0小時，快速充電：2.0小時（參考值）
最大放電電流	1.0C
最大充電電流	1.0C
放電截止電壓	2.5V
工作溫度	充電：0°C~45°C ,放電：-10°C~60°C
儲存溫度范圍	一個月內-20°C~+60°C ；三個月內-20°C~+40°C ；一年內 0°C~+25°C ；
電池重量	約：34.25g
電池尺寸	直徑：16.45mm 高度：64.5mm

**保護板參數：**
Item 項目	Syol 符號	Content 內容	Criterion 標準
Over charge Protection 過充保護	VDET1	Over charge detection voltage 過充保護電壓	4.3±0.05V
	tVDET1	Over charge detection delay time 過充保護延遲時間	0.2s（mAX)
	vREL1	Over charge release voltage 過充恢復電壓	4.1±0.1V
Over discharge protection 過放保護	VDET2	Over discharge detection voltage 過放保護電壓	2.4±0.1V
	tVDET2	Over discharge detection delay time 過放保護延遲時間	100ms(mAX)
	vREL1	Over discharge release voltage 過放恢復電壓	充電至 3.0V 以上解除
Over current protection 過流保護	VDET3	Over current detection voltage 過流檢測電壓	150mV±30mV
	IDP	過電流保護電流（電池電壓=3.9V） MOSFET 溫度 20℃至 45℃	MIN：3.0A MAX：7.0A
	tVDET3	Detection delay time 延遲時間	20ms（MAX）
		Release condition 恢復條件	斷開負載
Short protection 短路保護		Detection condition 檢測條件	外部電路短路
	TSHORT	Detection delay time 短路延時	60μs（MAX）
		Release condition 恢復條件	斷開短路電路
Interior resistance 內阻	RDS	主回路通態電阻（電池電壓=3.9V）	B-至 P-RDS≤40mΩ
工作消耗	IDD	Current consume in normal operation 工作消耗電流	MIN：0.3μA MAX：10.0μA
0V Prohibition /allowance 0V 充電禁止/容許		Prohibition

主要元件清單
元件編號	元件名稱	元件規格	封裝形式	數量
U1	IC	DW01A	SOT-23-6	1
U2,U3	MOSFET	8205A	TSSOP-8	2
R1	電阻	SMD 100Ω±5%	0603	1
R2	電阻	SMD1KΩ±5%	0603	1
C1	電容	SMD 0.1μF±20%	0603	1
R3	NTC	0603 10K±5% B=3435±3%		1
PCB	印制電路板	16mm*5.5mm		1

**電芯參數：**
編號	項 目	規 格	備注
1	Cell minimum capacity 電芯最小容量	1600mAh	0.2C discharge 放電
2	Initial impedance 初始內阻	≤50mΩ	1kHz AC Impedance 交流阻抗AC 1kHz
3	Nominal voltage 標稱電壓	3.7V

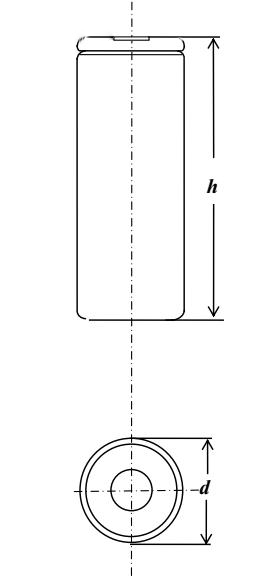

4	d	16.45mm Max	Diameter 直徑
4	h	64.5mm Max	High 高度
