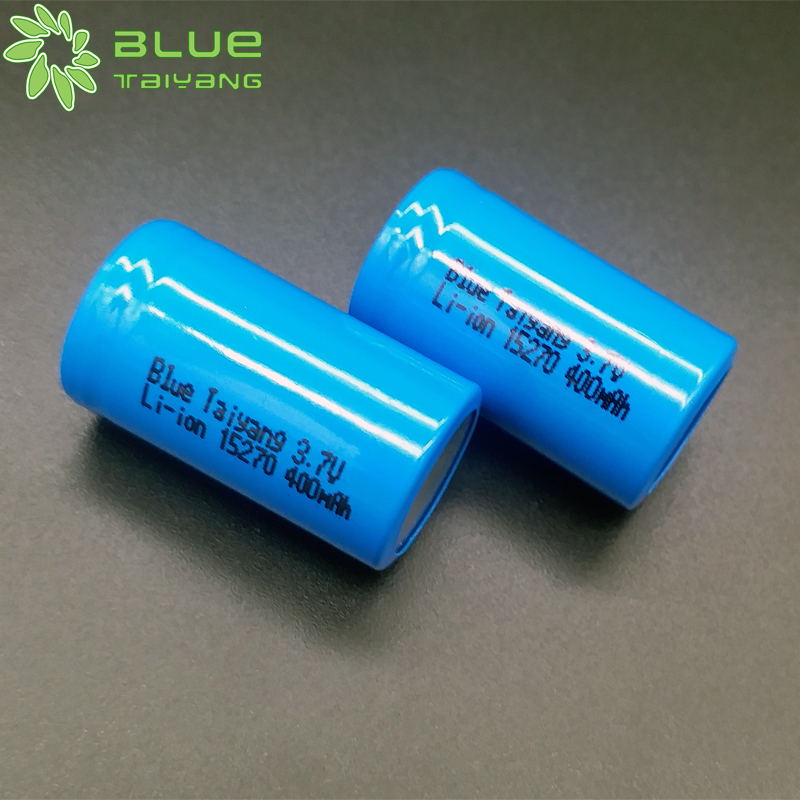

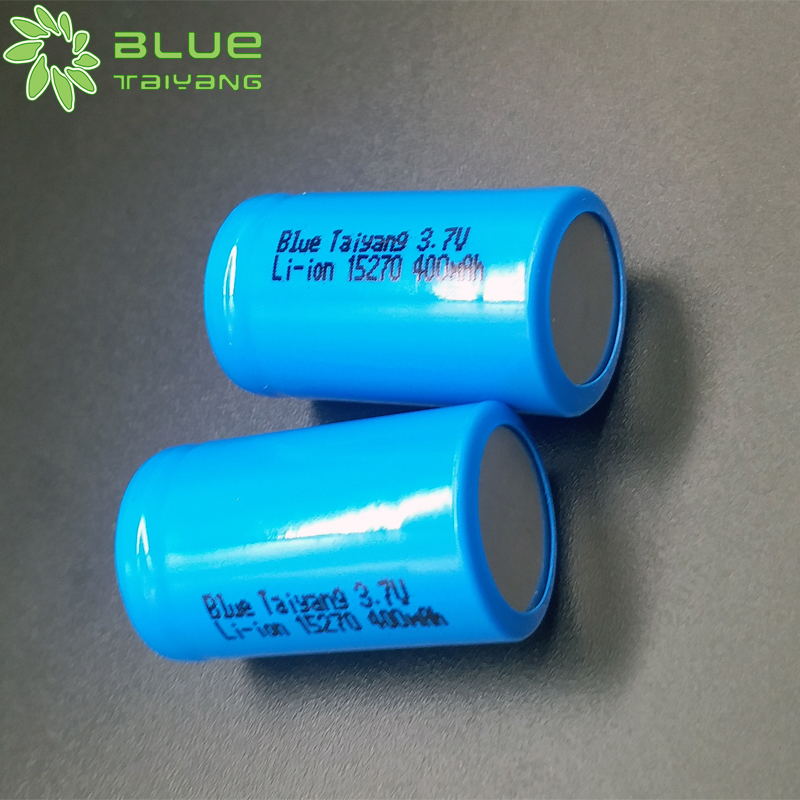

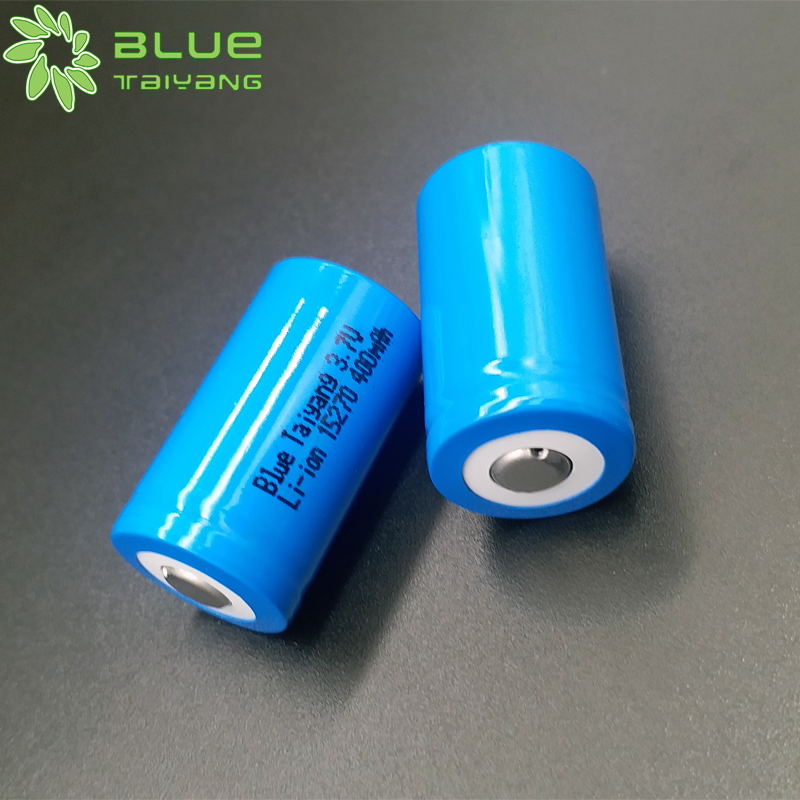

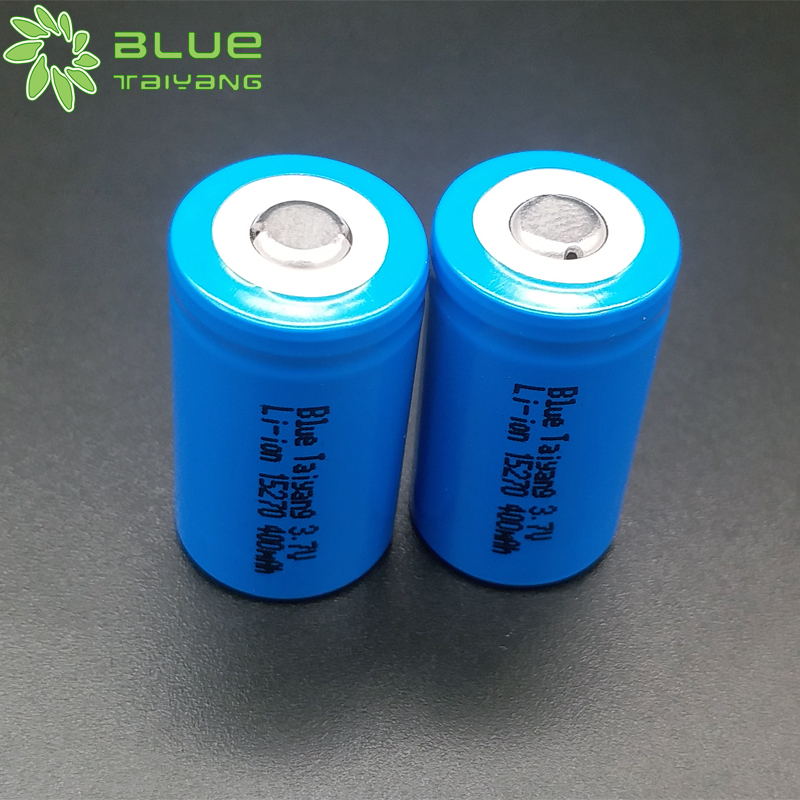

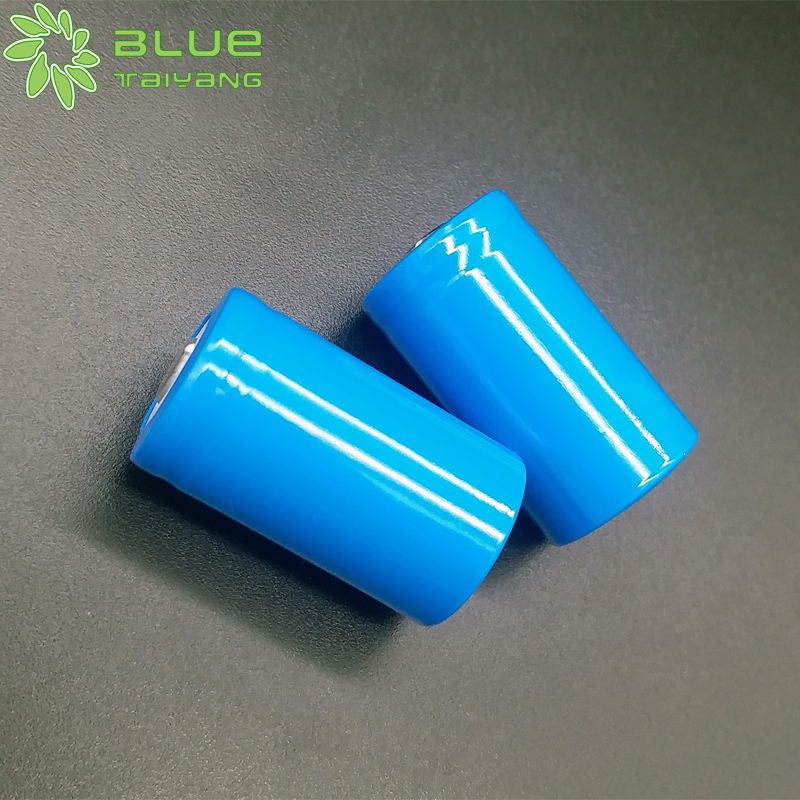

15270 400mah 3.7V 異形圓柱形鋰離子電池 電動修眉器鋰電池
- 產品型號：15270 400mah 3.7V
- 可否充電：可充
- 標稱電壓：3.7V/3.8V/3.85V
- 標稱容量：400mah
- 放電溫度：普通
- 循環壽命：>300次
- 放電倍率：1C
- 電池應用：消費電子
- 電池結構：異形電池
- 電芯類型：鋰離子電芯
應用領域
- 產品規格
- 產品詳情
- 產品圖片
| 產品型號 | 15270 400mah 3.7V |
| 充電電壓 | 4.2V |
| 標稱容量 | 400mah |
| 典型容量 | 400mah@0.2C放電 |
| 充電電流 | 0.2-1C |
| 標準充電方法 | 0.2C CC（恒流）充電至4.2V，再 CV（恒壓4.2V）充電直至充電電流≤0.02C |
| 充電時間 | 標準充電：6.0小時，快速充電：2.0小時（參考值） |
| 最大放電電流 | 1.0C |
| 最大充電電流 | 1.0C |
| 放電截止電壓 | 2.5V |
| 工作溫度 | 充電：0°C~45°C ,放電：-10°C~60°C |
| 儲存溫度范圍 | 一個月內-20°C~+60°C ；三個月內-20°C~+40°C ；一年內 0°C~+25°C ； |
| 電池重量 | 約：12.4g |
| 電池尺寸 | 直徑：15.15mm 高度：27.0mm |
| Item 項目 |
Syol 符號 |
Content 內容 |
Criterion 標準 |
|
Over charge Protection 過充保護 |
VDET1 |
Over charge detection voltage 過充保護電壓 |
4.3±0.05V |
|
tVDET1 |
Over charge detection delay time 過充保護延遲時間 |
0.2s（mAX) |
|
|
vREL1 |
Over charge release voltage 過充恢復電壓 |
4.1±0.1V |
|
|
Over discharge protection 過放保護 |
VDET2 |
Over discharge detection voltage 過放保護電壓 |
2.4±0.1V |
|
tVDET2 |
Over discharge detection delay time 過放保護延遲時間 |
100ms(mAX) |
|
|
vREL1 |
Over discharge release voltage 過放恢復電壓 |
充電至 3.0V 以上解除 |
|
|
Over current protection 過流保護 |
VDET3 |
Over current detection voltage 過流檢測電壓 |
150mV±30mV |
|
IDP |
過電流保護電流（電池電壓=3.9V）
MOSFET 溫度 20℃至 45℃
|
MIN：3.0A
MAX：7.0A
|
|
|
tVDET3 |
Detection delay time 延遲時間 |
20ms（MAX） |
|
|
Release condition 恢復條件 |
斷開負載 |
||
|
Short protection 短路保護 |
Detection condition 檢測條件 |
外部電路短路 |
|
|
TSHORT
|
Detection delay time 短路延時 |
60μs（MAX） |
|
|
Release condition 恢復條件 |
斷開短路電路 |
||
|
Interior resistance 內阻 |
RDS |
主回路通態電阻 （電池電壓=3.9V） |
B-至 P-RDS≤40mΩ
|
|
工作消耗 |
IDD |
Current consume in normal operation 工作消耗電流 |
MIN：0.3μA MAX：10.0μA
|
|
0V Prohibition /allowance 0V 充電禁止/容許 |
Prohibition |
|
主要元件清單 |
||||
|
元件編號 |
元件名稱 |
元件規格 |
封裝形式 |
數量 |
|
U1 |
IC |
DW01A |
SOT-23-6 |
1 |
|
U2,U3 |
MOSFET |
8205A |
TSSOP-8 |
2 |
|
R1 |
電 阻 |
SMD 100Ω±5% |
0603 |
1 |
|
R2 |
電 阻 |
SMD1KΩ±5% |
0603 |
1 |
|
C1 |
電 容 |
SMD 0.1μF±20% |
0603 |
1 |
|
R3 |
NTC |
0603 10K±5% B=3435±3% |
1 |
|
|
PCB |
印制電路板 |
16mm*5.5mm |
1 |
|
| 編號 | 項 目 | 規 格 | 備 注 |
| 1 |
Cell minimum capacity 電芯最小容量 |
400mAh |
0.2C discharge 放電 |
| 2 |
Initial impedance 初始內阻 |
≤310mΩ |
1kHz AC Impedance 交流阻抗AC 1kHz |
| 3 |
Nominal voltage 標稱電壓 |
3.7V | |
|

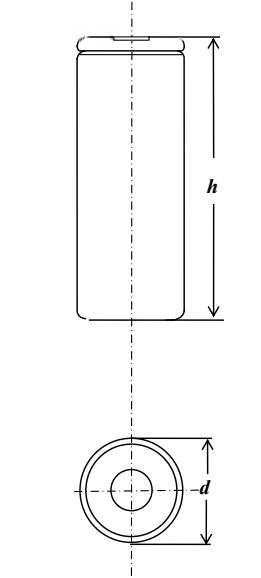

4 |
d | 15.15mm Max |
Diameter 直徑 |
| h | 27.0mm Max |
High 高度 |
