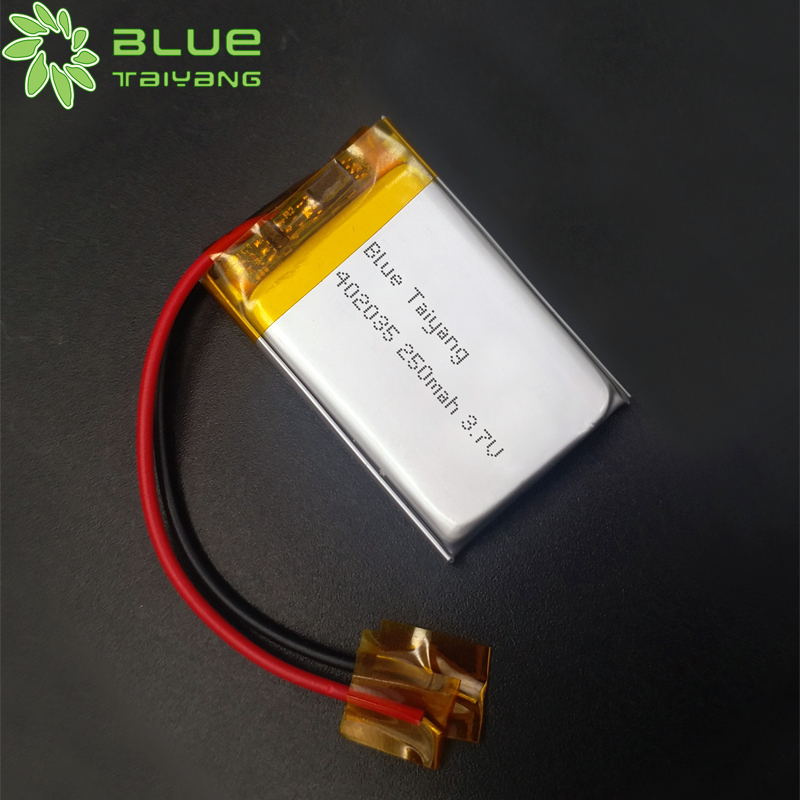

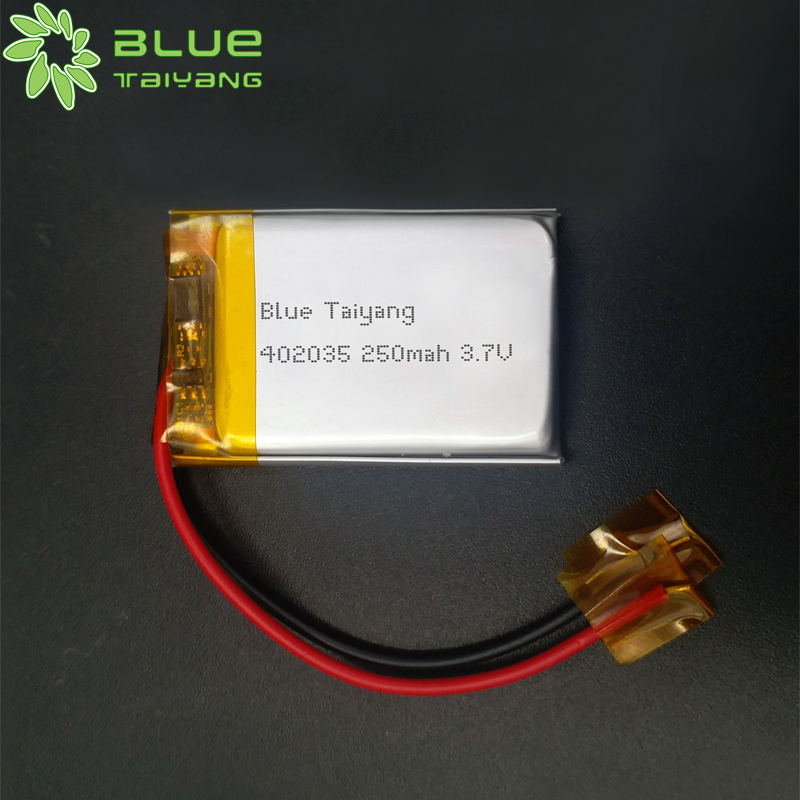

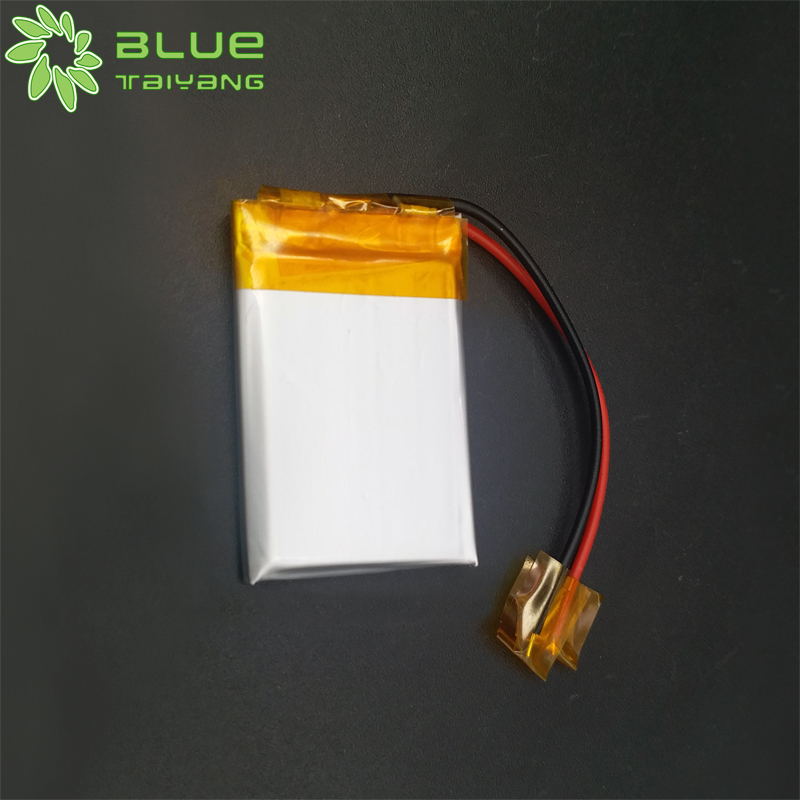

聚合物鋰電池402035 3.7V 250mAh 醫療設備電池 鈷鈷材料鋰聚合物電池
- 產品型號：402035 250mah 3.7V
- 可否充電：可充
- 標稱電壓：3.7V/3.8V/3.85V
- 標稱容量：250mah
- 放電溫度：普通
- 循環壽命：>500次
- 放電倍率：1C
- 電池應用：醫療設備
- 電池結構：方形軟包電池
- 電芯類型：聚合物鋰電芯
- 產品規格
- 產品詳情
- 產品圖片
| 產品型號 | 402035 250mah 3.7V |
| 充電電壓 | 4.2V |
| 標稱容量 | 250mah |
| 典型容量 | 250mah@0.2C放電 |
| 充電電流 | 0.2-1C |
| 標準充電方法 | 0.2C CC（恒流）充電至4.2V，再 CV（恒壓4.2V）充電直至充電電流≤0.02C |
| 充電時間 | 標準充電：6.0小時，快速充電：2.0小時（參考值） |
| 最大放電電流 | 1.0C |
| 最大充電電流 | 1.0C |
| 放電截止電壓 | 3.0V |
| 工作溫度 | 充電：0°C~45°C ,放電：-20°C~60°C |
| 儲存溫度范圍 | 一個月內-20°C~+60°C ；三個月內-20°C~+40°C ；一年內 0°C~+25°C ； |
| 電池重量 | 約：6g |

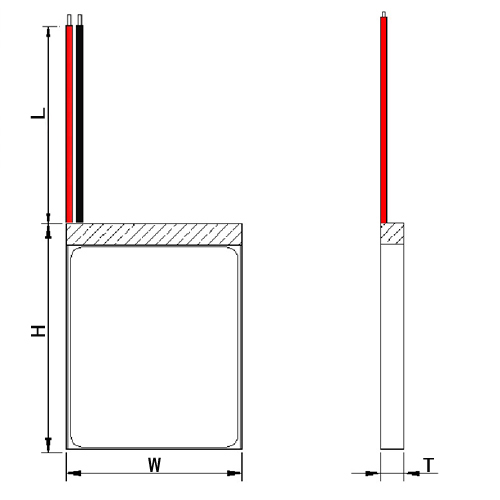

| 電池外形尺寸 | T：4.0mm W：20.0mm H：35.5mm （含保護板與導線） L：60.0mm |
| 連接器型號 | 2P-1.25（可選） |
| 導線型號 | 1007#28 |
| Item 項目 |
Syol 符號 |
Content 內容 |
Criterion 標準 |
|
Over charge Protection 過充保護 |
VDET1 |
Over charge detection voltage 過充保護電壓 |
4.28±0.025V |
|
tVDET1 |
Over charge detection delay time 過充保護延遲時間 |
0.96s～1.4s |
|
|
VREL1 |
Over charge release voltage 過充恢復電壓 |
4.080±0.025V |
|
|
Over discharge protection 過放保護 |
VDET2 |
Over discharge detection voltage 過放保護電壓 |
3.00±0.05V |
|
tVDET2 |
Over discharge detection delay time 過放保護延遲時間 |
115ms～173ms |
|
|
VREL2 |
Over discharge release voltage 過放恢復電壓 |
充電解除 |
|
|
Over current protection 過流保護 |
IDP |
Over current detection current 過流保護電流 |
1.2～3.0A |
|
tVDET3 |
Detection delay time 延遲時間 |
7.2～11.0ms |
|
|
Release condition 恢復條件 |
Cut load |
||
|
Short protection 短路保護 |
Detection condition 檢測條件 |
Exterior short circuit |
|
|
TSHORT |
Detection delay time 短路延時 |
220～380μs |
|
|
Release condition 恢復條件 |
Cut short circuit |
||
|
Interior resistance 內阻 |
RDS |
Main loop electrify resistance 回路內阻 |
VC=4.2V；RDS≤70mΩ |
|
工作消耗 |
IDD |
Current consume in normal operation 工作消耗電流 |
0.3μA -8.0μA |
|
0V Prohibition /allowance 0V 充電禁止/容許 |
allowance |
| 序號 | 元件編號 | 元件名稱 | 元件規格 | 封裝形式 | 數量 |
| 1 | U1 | IC | S-8261ABJMD-G3J | SOT-23-6 | 1 |
| 2 | U2 | MOSFET | EM8205A | TSSOP-8 | 1 |
| 3 | R1 | 電阻 | SMD 470Ω±5% | 0402 | 1 |
| 4 | R2 | 電阻 | SMD 2KΩ±5% | 0402 | 1 |
| 5 | C1 | 電容 | SMD 0.1μF±20% | 0402 | 1 |
| 6 | PCB | 印制電路板 | 16*3.6*0.6mm | / | 1 |
相近型號列表：
| 型號 | 電壓 | 容量 | 長度 | 寬帶 | 厚度 | 備注 |
| 303030聚合物鋰電池 | 3.7/3.8V | 210mah鋰聚合物電池 | 30 | 30 | 3 | |
| 352530聚合物鋰電池 | 3.7/3.8V | 210mah鋰聚合物電池 | 30 | 25 | 3.5 | |
| 551730聚合物鋰電池 | 3.7/3.8V | 210mah鋰聚合物電池 | 30 | 17 | 5.5 | |
| 651525聚合物鋰電池 | 3.7/3.8V | 210mah鋰聚合物電池 | 25 | 15 | 6.5 | |
| 302045聚合物鋰電池 | 3.7/3.8V | 220mah鋰聚合物電池 | 45 | 20 | 3 | |
| 601138聚合物鋰電池 | 3.7/3.8V | 220mah鋰聚合物電池 | 38 | 11 | 6.0 | |
| 751524聚合物鋰電池 | 3.7/3.8V | 220mah鋰聚合物電池 | 24 | 15 | 7.5 | |
| 501535聚合物鋰電池 | 3.7/3.8V | 230mah鋰聚合物電池 | 35 | 15 | 5.0 | |
| 621430聚合物鋰電池 | 3.7/3.8V | 230mah鋰聚合物電池 | 30 | 14 | 6.2 | |
| 302540聚合物鋰電池 | 3.7/3.8V | 240mah鋰聚合物電池 | 40 | 25 | 3 | |
| 332530聚合物鋰電池 | 3.7/3.8V | 240mah鋰聚合物電池 | 30 | 25 | 3.3 | |
| 402035聚合物鋰電池 | 3.7/3.8V | 240mah鋰聚合物電池 | 35 | 20 | 4 | |
| 551535聚合物鋰電池 | 3.7/3.8V | 240mah鋰聚合物電池 | 35 | 15 | 5.5 | |
| 651728聚合物鋰電池 | 3.7/3.8V | 240mah鋰聚合物電池 | 28 | 17 | 6.5 | |
| 701528聚合物鋰電池 | 3.7/3.8V | 240mah鋰聚合物電池 | 28 | 15 | 7.0 | |
| 801525聚合物鋰電池 | 3.7/3.8V | 240mah鋰聚合物電池 | 25 | 15 | 8.0 | |
| 801821聚合物鋰電池 | 3.7/3.8V | 240mah鋰聚合物電池 | 21 | 18 | 8.0 | |
| 382036聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 36 | 20 | 3.8 | |
| 411541聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 41 | 15 | 4.1 | |
| 411645聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 45 | 16 | 4.1 | |
| 442223聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 23 | 22 | 4.4 | |
| 501249聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 49 | 12 | 5.0 | |
| 502030聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 30 | 20 | 5.0 | |
| 502325聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 25 | 23 | 5.0 | |
| 552225聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 25 | 22 | 5.5 | |
| 602025聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 25 | 20 | 6.0 | |
| 701430聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 30 | 14 | 7.0 | |
| 752020聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 20 | 20 | 7.5 | |
| 401738聚合物鋰電池 | 3.7/3.8V | 260mah鋰聚合物電池 | 38 | 17 | 4 | |
| 601535聚合物鋰電池 | 3.7/3.8V | 260mah鋰聚合物電池 | 35 | 25 | 6.0 | |
| 702024聚合物鋰電池 | 3.7/3.8V | 260mah鋰聚合物電池 | 24 | 20 | 7.0 | |
| 951723聚合物鋰電池 | 3.7/3.8V | 260mah鋰聚合物電池 | 23 | 17 | 9.5 | |
| 362730聚合物鋰電池 | 3.7/3.8V | 270mah鋰聚合物電池 | 30 | 27 | 3.6 | |
| 602024聚合物鋰電池 | 3.7/3.8V | 270mah鋰聚合物電池 | 24 | 20 | 6.0 | |
| 303035聚合物鋰電池 | 3.7/3.8V | 280mah鋰聚合物電池 | 35 | 30 | 3 | |
| 402040聚合物鋰電池 | 3.7/3.8V | 280mah鋰聚合物電池 | 40 | 20 | 4 | |
| 491447聚合物鋰電池 | 3.7/3.8V | 280mah鋰聚合物電池 | 47 | 14 | 4.9 | |
| 501447聚合物鋰電池 | 3.7/3.8V | 280mah鋰聚合物電池 | 47 | 14 | 5.0 | |
| 751528聚合物鋰電池 | 3.7/3.8V | 280mah鋰聚合物電池 | 28 | 15 | 7.5 | |
| 801530聚合物鋰電池 | 3.7/3.8V | 280mah鋰聚合物電池 | 30 | 15 | 8 | |
| 482626聚合物鋰電池 | 3.7/3.8V | 285mah鋰聚合物電池 | 26 | 26 | 4.8 | |
| 802022聚合物鋰電池 | 3.7/3.8V | 290mah鋰聚合物電池 | 22 | 20 | 8.0 | |
| 353035聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 35 | 30 | 3.5 | |
| 362045聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 45 | 20 | 3.6 | |
| 403030聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 30 | 30 | 4 | |
| 422530聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 30 | 25 | 4.2 | |
| 452528聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 28 | 25 | 4.5 | |
| 452530聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 30 | 25 | 4.5 | |
| 501743聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 43 | 17 | 5.0 | |
| 502035聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 35 | 20 | 5.0 | |
| 502530聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 30 | 25 | 5.0 | |
| 552030聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 30 | 20 | 5.5 | |
| 602030聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 30 | 20 | 6.0 | |
| 651535聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 35 | 15 | 6.5 | |
| 701435聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 35 | 14 | 7.0 | |
| 701436聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 36 | 14 | 7.0 | |
| 701535聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 35 | 15 | 7.0 | |
| 702322聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 22 | 23 | 7.0 |
| 編號 | 項 目 | 規 格 | 備 注 | |
| 1 |
Cell minimum capacity 電芯最小容量 |
250mAh |
0.2C discharge 放電 |
|
| 2 |
Initial impedance 初始內阻 |
≤120mΩ |
1kHz AC Impedance 交流阻抗AC 1kHz |
|
| 3 |
Nominal voltage 標稱電壓 |
3.7V | ||

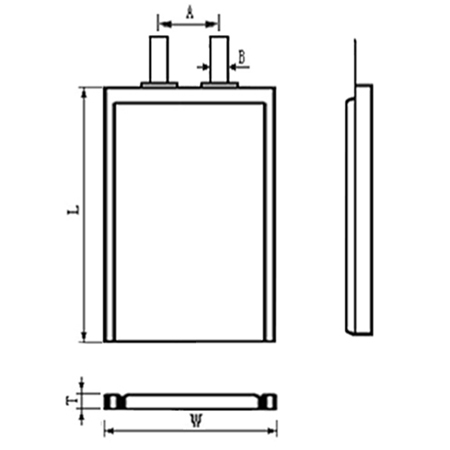

| 4 |
Dimensions 電芯尺寸 |
T | 4.0mm Max |
Thickness 厚度 |
| W | 20.0mm Max |
Width 寬度 |
||
| L | 35.0mm Max |
Cell length（not include Tab sealant） 電芯長度（不含極耳膠） |
||
| A | 13.0±2.0mm |
Distance of tab center 極耳中心距 |
||
| B | 3.0±0.2mm |
Tab width 極耳寬度 |
||
